МКСГ — кабель магистральной связи
Характеристики и назначение :
Кабель МКСГ предназначен для использования на магистральных и зоновых первичных сетях и соединительных линиях городских телефонных сетей (ГТС), используемых до частоты 552 кГц, в цифровых системах передачи со скоростью 8448 кбит/с (тактовой частотой 8448 кГц), работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Эксплуатируются в грунтах I-III групп, в телефонной канализации, трубах, блоках при температуре окружающей среды от минус 300С до плюс 500С.
Оставить заявку

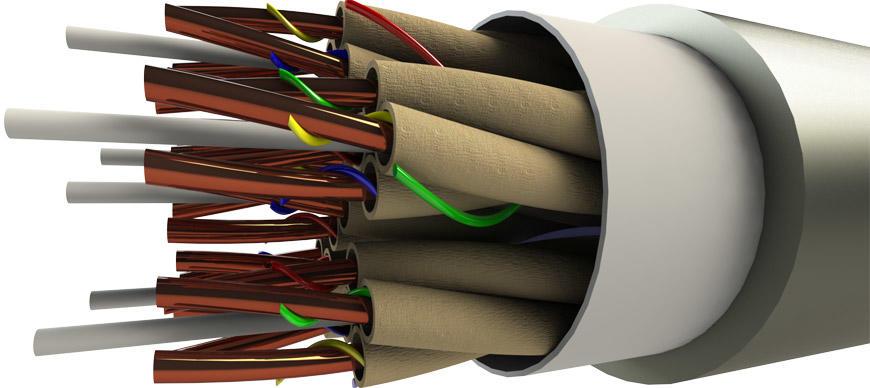

Токопроводящие жилы изготовлены из медной проволоки 1.2 мм. Жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой, наложенной с перекрытием в сторону, противоположную направлению наложения нити. Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити. Изолированные токопроводящие жилы скручены в «четверки»(группа). Две жилы расположенные по диагонали образуют пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый. Сердечник кабеля скручен из групп концентрическими повивами. Поверх скрученного сердечника наложены с перекрытием ленты кабельной бумаги. Оболочка выполнена из свинца.
Аналоги/Варианты конструкции:
| Марка кабеля | Наименование кабеля | Преимущественная область применения |
|---|---|---|
| МКСГ | Кабель низкочастотный телефонный, однородный с кордельно-бумажной изоляцией, в свинцовой оболочке без защитных покровов. | Кабели марки МКСГ предназначены для прокладки в телефонной канализации, трубах, блоках, коллекторах, тоннелях и внутри помещений при отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к оболочке. |
| МКСБ | То же, с защитным покровом: 1. Подушка из крепированной бумаги или нетканого полотна и битума; 2. Броня из двух стальных лент; наружный покров из стеклопряжи, битума и мелового раствора. |
То же, для зданий и сооружений с повышенными требованиями к пожарной безопасности. |
| МКСАШп | Кабель низкочастотный телефонный, однородный с кордельно-бумажной изоляцией, в алюминиевой оболочке с защитным покровом в виде шланга из полиэтилена. | Кабели марки МКСАШп предназначены для прокладки в грунтах, если кабель не подвергается значительным растягивающим и сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием. |
МКСГ - характеристики кабеля:
- Количество четверок в кабеле: 4, 7шт (сечением 1,2)
- Наружный диаметр кабеля: 20, 25мм (сечением 1,2)
- Масса кабеля: 1061, 1561кг/км (сечением 1,2)
- Температурный диапазон эксплуатации: от –40°С до +40°С
Кабель МКСГ 4х4х1 2:
- Жила (токопроводящая) - 4 шт.
- сечение жилы кабеля - 1,2 мм2.
Кабель МКСГ 7х4х1 2:
- Жила (токопроводящая) - 7 шт.
- сечение жилы кабеля - 1,2 мм2.
